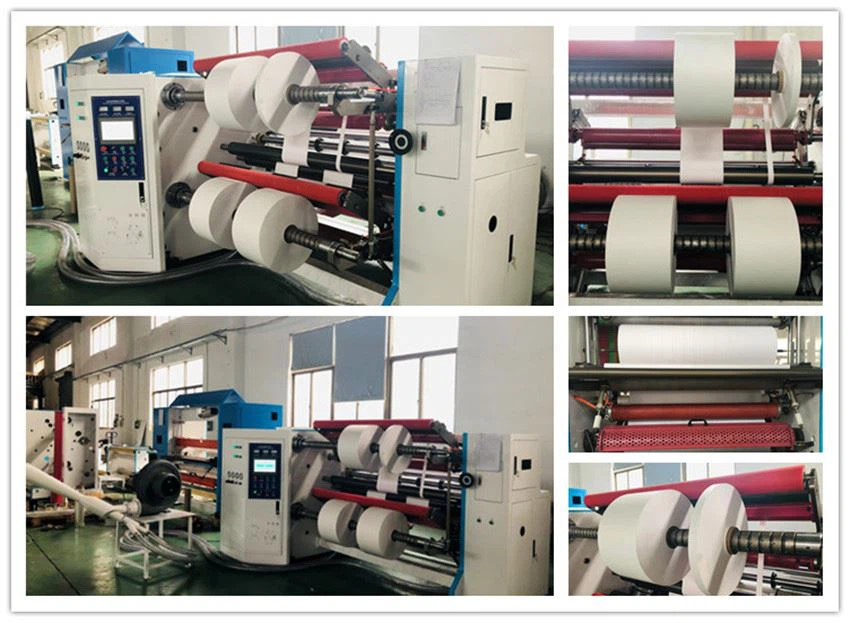

粘着性スリッティング巻き戻しMahcine

最大 巻き戻し幅

1300mm

最大 巻き戻し直径

1000mm

最大 巻き戻し径

800mm

許容可能な厚さの範囲

50-800gsm

最大 機械速度

300m/分

シャフトの巻き戻し/巻き戻し

3''(76mm) Air expanding shaft

定格出力

18KW

機械の重量

2500kg

全体寸法（LWH）

3600mm 2400mm 2000mm

機械はイノバンスPLC制御システムとHMI制御を採用しており、すべてのパラメータが画面に表示されます。 ロール径、素材の厚さ、元の張力などを設定するだけで、機械は自動的に動作します。

シーメンスモーター3セットと安川インバータ3個を採用。 メインモーターは7.5KWで、材料供給とブレードシャフトの速度に使用されます。 また、リワインダーモーターは2個ずつPLCで制御する11KWです。

機械は油圧式ローディングシステムを採用しており、油圧スタンドフルフィルオイルを備えており、シリンダーを使用してロードとアンロードを制御します。この部分は別のモーターによって制御されます。

機械は偏差システムを修正することを採用します、それは別々の修正モーターによって制御されます、機械は巻き戻しスタンドに4つのガイドレールを持っています4つのトウモロコシ。 材料の偏差を修正することができます。 モーター推力は約3トンで、素材に問題ありません。

アンワインダーは、素材の締まり具合を調整するために使用したバランスローラーを採用しています。フィード時に素材にしわが寄った場合は、バランスローラーを調整してバランスを保つことができます。

すべてのトランスミッションシャフトは動的/静的バランス処理されています。

自動メーターカウンターを採用しています。 あらかじめ設定された長さに達すると、機械が自動的に停止してアラームを発します。

非常スイッチを採用しています。

Machine parts and wall through CNC processing, the wall more strong than before, it's thickness 50mm. And the painting adopts baking paint.

巻き戻しセクション

-3"(76mm)air expanding rewinding shaft

- 油圧自動リフト-アップローディングシステム

-超音波補正非常に高い精度を得るために

-台湾の電磁ブレーキ

-全自動テンションコントローラー

-バランスローラー材料の気密性を調整するために使用されます

スリッティングセクション

-かみそりカッターまたはディスクカッターの選択肢

-ディスクカッターアセンブリはカムセルフ-ロックを採用しています

-調整可能で移動可能なブレードベースを備えたカッター。

-メーターカウンター

-NIPローラーメインモーターによるどのコントローラー。

巻き戻しセクション

-3"air expanding rewinding shafts

-センター巻き戻しテクノロジー

- プレッシャーアーム

-台湾の電磁クラッチ

制御セクション

- Innovation PLC HMI

-すべてのパラメータがモニターに表示されます

-すべてシュナイダーの低電圧電化製品

トリミングされた廃棄物エッジ

-排出チューブ付きエッジ廃棄物ブロワー

オプション

-6'' and 12" Unwinding shafts

-シャフトレスタイプの巻き戻しスタンド。

-巻き戻し用のフリクションディファレンシャルシャフト。

-超音波タイプのエッジ位置制御（EPC）

-スリット装置の安全ガード。

-機械の4隅にある緊急スイッチ。
